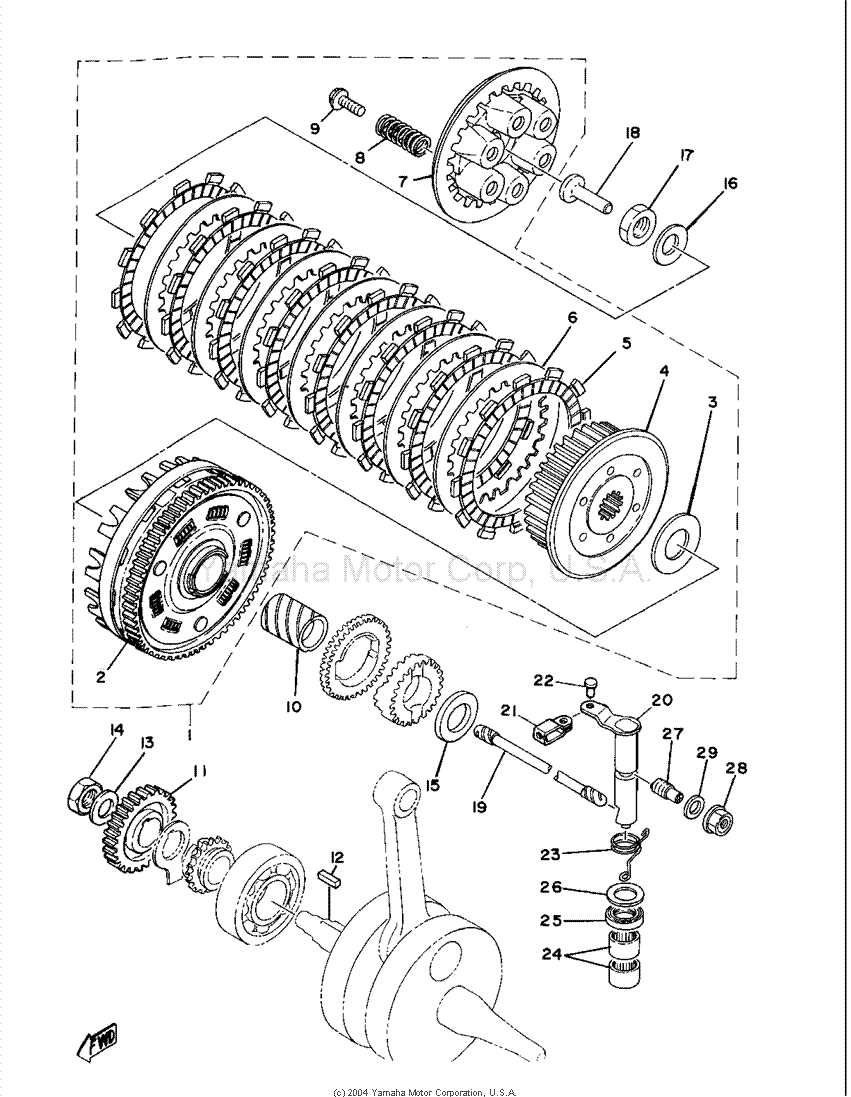

Item |
Part # |
Description |
Notes |
Req |
1 |
2J2-16301-00-00 |
CLUTCH ASS'Y |
|
1 |
2 |
2J2-16150-00-00 |
PRIMARY DRIVEN GEAR COMP (77T) |
|
1 |
3 |
170-16164-00-00 |
PLATE, THRUST 2 |
|
1 |
4 |
583-16371-00-00 |
BOSS, CLUTCH |
|
1 |
5 |
583-16321-00-00 |
PLATE, FRICTION |
(replace < 2,5 mm) |
8 |
6 |
360-16325-00-00 |
PLATE, CLUTCH 2 |
|
7 |
7 |
498-16351-00-00 |
PLATE, PRESSURE 1 |
|
1 |
8 |
90501-23391-00 |
SPRING, COMPRESSION |
(replace < 40,0 mm) |
6 |
9 |
90159-06010-00 |
SCREW, WITH WASHER |
(M6, SW 10, 8 Nm) |
6 |
10 |
90560-25153-00 |
SPACER |
|
1 |
11 |
583-16111-00-00 |
GEAR, PRIMARY DRIVE (30T) |
|
1 |
12 |
90282-07021-00 |
KEY, STRAIGHT |
|
1 |
13 |
90208-16019-00 |
WASHER, CONICAL SPRING |
|
1 |
14 |
90170-16182-00 |
NUT |
(M16 x 1,0, SW 24, 60 Nm) |
1 |
15 |
363-16154-00-00 |
PLATE, THRUST 1 |
|
1 |
16 |
214-16119-00-00 |
SPRING, BELLEVILLE |
|
1 |
17 |
90170-18086-00 |
NUT |
(M18 x 1,0, SW 27, 60 Nm) |
1 |
18 |
174-16356-00-00 |
ROD, PUSH 1 |
|
1 |
19 |
583-16357-01-00 |
ROD, PUSH 2 |
|
1 |
20 |
583-16382-00-00 |
AXLE, PUSH LEVER |
|
1 |
21 |
214-16389-00-00 |
JOINT |
|
1 |
22 |
90243-06016-00 |
PIN |
|
1 |
23 |
90508-12279-00 |
SPRING, TORSION |
|
1 |
24 |
93315-11720-00 |
BEARING, CYLINDRICAL |
|
2 |
25 |
93102-17148-00 |
OIL SEAL |
|
1 |
26 |
90201-17327-00 |
WASHER, PLATE |
|
1 |
27 |
364-16343-00-00 |
SCREW, ADJUSTING |
|
1 |
28 |
583-16344-00-00 |
NUT, ADJUSTING |
(SW 17, 13 Nm) |
1 |
29 |
90201-12172-00 |
WASHER, PLATE |
|
1 |
