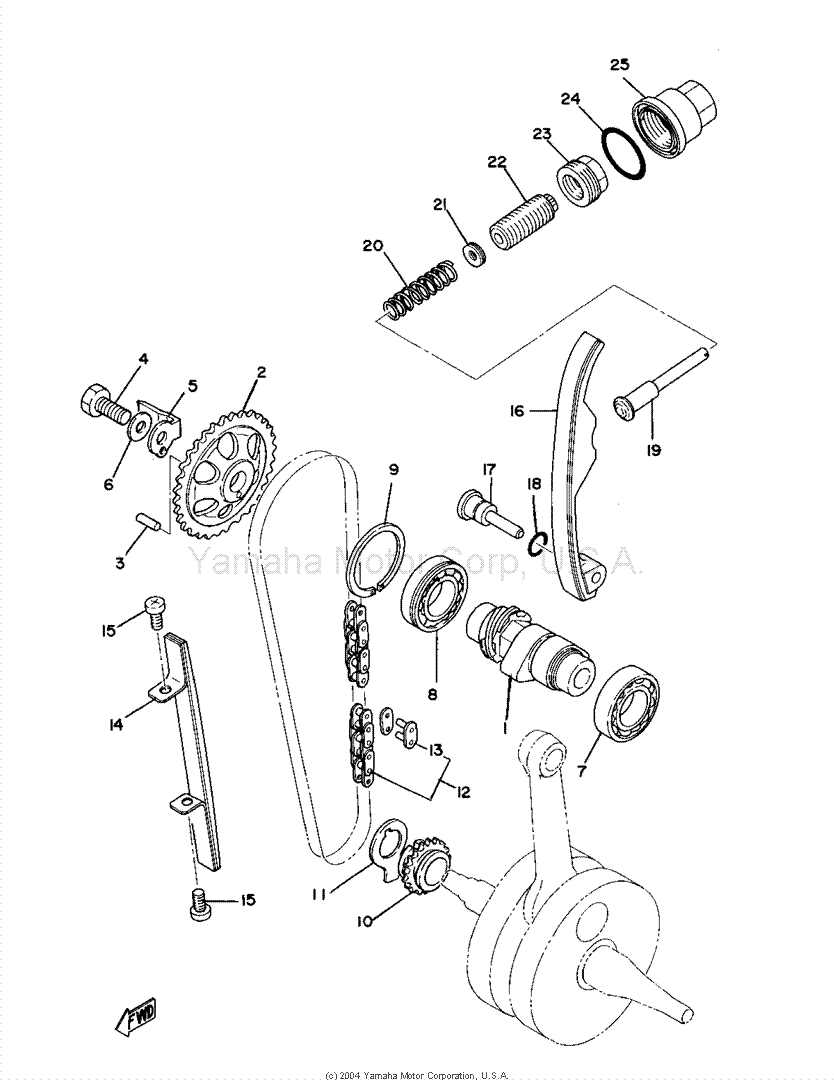

Item |
Part # |
Description |
Notes |
Req |
1 |
583-12171-01-00 |
CAMSHAFT 1 |
|
1 |
2 |
583-12176-00-00 |
SPROCKET, CAM CHAIN (34T) |
|
1 |
3 |
93604-16092-00 |
PIN, DOWEL |
|
1 |
4 |
90101-10303-00 |
BOLT |
(M10 x 1,25, SW 17, 50 Nm + Loctite) |
1 |
5 |
1T1-12279-00-00 |
PLATE |
|
1 |
6 |
90201-10591-00 |
WASHER, PLATE |
|
1 |
7 |
93306-00501-00 |
BEARING (B6005) (93306-00502) |
|
1 |
8 |
93306-00506-00 |
BEARING (B6005) |
|
1 |
9 |
93440-47044-00 |
CIRCLIP |
|
1 |
10 |
583-11549-00-00 |
SPROCKET, CAM CHAIN (17T) |
|
1 |
11 |
583-11533-00-00 |
PLATE, CAM CHAIN SPROCKET |
|
1 |
12 |
94500-02106-00 |
CHAIN (BF05M-106L) |
|
1 |
13 |
94600-02001-00 |
JOINT, CHAIN |
|
1 |
14 |
583-12231-00-00 |
GUIDE, STOPPER 1 |
|
1 |
15 |
92503-06015-00 |
SCREW, PAN HEAD (92501-06015) |
(M6 x 15, PH 3, 8 Nm) |
2 |
16 |
341-12241-03-00 |
GUIDE, STOPPER 2 |
|
1 |
17 |
583-12247-00-00 |
SHAFT, TENSIONER |
|
1 |
18 |
93210-12152-00 |
O-RING |
|
1 |
19 |
583-12217-00-00 |
ROD, CHAIN TENSIONER |
|
1 |
20 |
90501-14095-00 |
SPRING, COMPRESSION |
|
1 |
21 |
2H0-12232-00-00 |
DAMPER |
|
1 |
22 |
90149-18100-00 |
SCREW |
(SW 10) |
1 |
23 |
90179-18199-00 |
NUT |
(M18 x 1,5, SW 22, 40 Nm) |
1 |
24 |
93210-32172-00 |
O-RING |
|
1 |
25 |
583-12212-00-00 |
CAP, CHAIN TENSIONER |
(M30, SW 27, 18 Nm) |
1 |
